УСТАНОВКА ДЛЯ ЛИТЬЯ В ВАКУУМЕ «УЛВБ» мод. 5895И

Предназначена для производства отливок колес турбины турбокомпрессоров и других деталей из жаропрочных сплавов на никелевой и кобальтовой основе. В установке отсутствует плавильный тигель. Все операции плавки металла и заливки форм автоматизированы.

В состав установки входят:

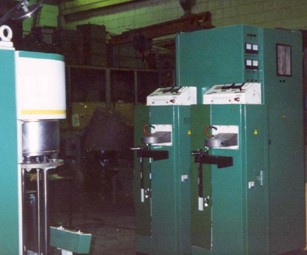

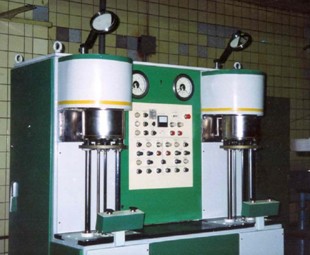

2-позиционный плавильно-заливочный агрегат, генератор средней частоты СЧГ7-60/10 для плавки и два генератора средней частоты СЧГ4-20/10 с нагрузочными контурами и приставками кристализации.

Применение установки обеспечивает:

• выход годного литья до 75%;
• вакуумную плавку и компрессионную заливку в минимальном объеме плавильной камеры;
• стабильность выполнения технологических операций;
• наивысшее качество литья по выплавляемым моделям;
• получение отливок с толщиной стенки до 0,4 мм;
• экологически чистое производство.

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Средняя расчетная производительность, плавок/заливок/час       — 40

Число позиций:       вакуумной плавки/заливки                          — 2

                             кристаллизации                                         — 2

Максимальные габаритные размеры форм, мм: диаметр                — 200

                                                                 высота                  — 350

Размеры шихтовой заготовки, мм:                 диаметр                30—40

                                                                высота                140—200

Максимальная масса отливки/отливок, кг                                  — 1,2

Рабочее давление в плавильной камере, Па                               — 1

Потребляемая мощность, кВт                                                    — 80

Габаритные размеры, мм:

        плавильно-заливочного агрегата                       - 1780х1330х1820

        блока источников индукционного нагрева

        с приставками кристализации                           - 1290х1468х1695

Занимаемая производственная площадь, м^{2                                       _} 20

Масса установки, кг                                                               - 2100

Внедрена на ОАО «Купянский литейный завод» (Украина), АО «Автрамат» (г. Харьков, Украина), ОАО «Автодизель» (г. Ярославль),  ОАО «ЧТЗ» (г. Челябинск). В 2007 г. внедрены две установки в Китае. В 2009 г. планируется внедрение двух установок в Индии.

Если Вас заинтересовала предлагаемая установка, ЗАО «Литаформ» готово выполнить:

• проектирование плавильно-заливочного участка;
• изготовление, монтаж, наладку и внедрение в производство;
• обучение обслуживающего персонала.
